Tragač kablova UTP UNI-T UT682 (RJ45)

Tragač kablova UTP UNI-T UT682 (RJ45)

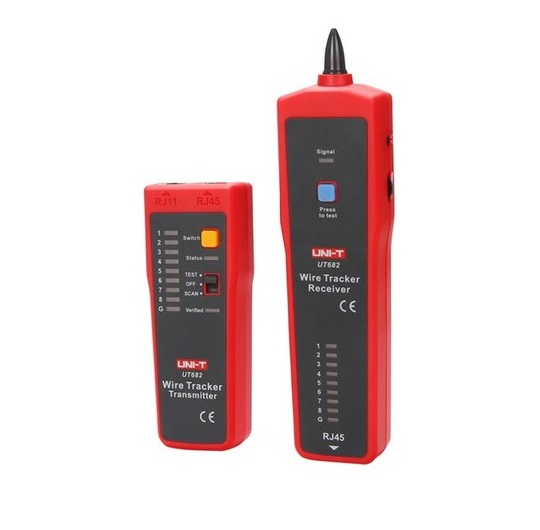

UNI-T UT682 žičani tragač se sastoji od predajnika i prijemnika. Ima funkcije kao što su praćenje telefonskih žica, praćenje mrežnih žica (RJ45/UTP), praćenje kablovskih žica, provera mrežnih žica itd. i ima brzo i precizno merenje. UT682 je idealan alat za osoblje za instaliranje i održavanje sistema male struje kao što su komunikacione žice i integrisana kola.

KARAKTERISTIKE:

Naziv proizvoda: Vire Tracker
Napajanje: 9V baterija (nije uključena)
Oblik prenosa signala: Višefrekventni impuls
Test kratkog spoja, otvorenog kola: √
Uputstva za polaritet telefonske linije: √
Opseg ispitivanja audio signala: ≥1000m
Udaljenost video linije: ≥100m
Indikacija niske baterije (predajnik): √

Funkcija praćenja telefonske linije
A. Povežite glavu telefonske linije u RJ11 interfejs predajnika;
B. Pritisnite prekidač za izbor funkcije predajnika na poziciju “TEST”. Indikator praćenja linije “Status” će zatreperiti, što ukazuje da predajnik radi ispravno;
C. Držite pritisnuto dugme prijemnika „Pritisnite za testiranje“ i potražite ciljni kabl sa sondom prijemnika.
D. Tokom testiranja, lagano pritisnite dugme „Svitch“ da biste se prebacili između jednostrukog i dvostrukog audio test uzorka.

Funkcija praćenja mrežnih linija
O: Mrežna linija sa kristalnom glavom u RJ45 interfejs predajnika;
B. Pritisnite prekidač za izbor funkcije predajnika u položaj “TEST”, indikator praćenja linije “Status” će treptati, što ukazuje da predajnik radi ispravno;
C. Držite pritisnuto dugme prijemnika „Pritisnite za testiranje“ i potražite ciljni kabl sa sondom prijemnika.
D. Tokom testiranja, lagano pritisnite dugme „Svitch“ da biste se prebacili između jednostrukog i dvostrukog audio test uzorka.

Funkcija praćenja linije za napajanje (kabl za napajanje ne sme da bude napajan)
A. Povezivanje odašiljača metalnim kablom pomoću adapterskog ožičenja aligator kopče;
B. Podesite funkcijski prekidač za izbor predajnika u položaj “TEST”, indikator praćenja linije “Status” će treptati, što ukazuje da predajnik radi ispravno;
C. Držite pritisnuto dugme prijemnika „Pritisnite za testiranje“ i potražite ciljni kabl sa sondom prijemnika.
D. Tokom testiranja, lagano pritisnite dugme „Svitch“ da biste se prebacili između jednostrukog i dvostrukog audio test uzorka.

PRIBOR:

- 1 k UNI-T UT682 predajnik
- 1 k UNI-T UT682 prijemnik
- 1 k RJ11 adapterski kabl
- 1 k RJ45 adapterski kabl
- 1 k Crocodile Clip adapterski kabl
- 1 k platnena torba
- 1 k uputstvo za upotrebu na engleskom

Zemlja uvoza: Slovenija

Zemlja porekla: Slovenija

Uvoznik: San-Working Electronics d.o.o., Novi Beograd
