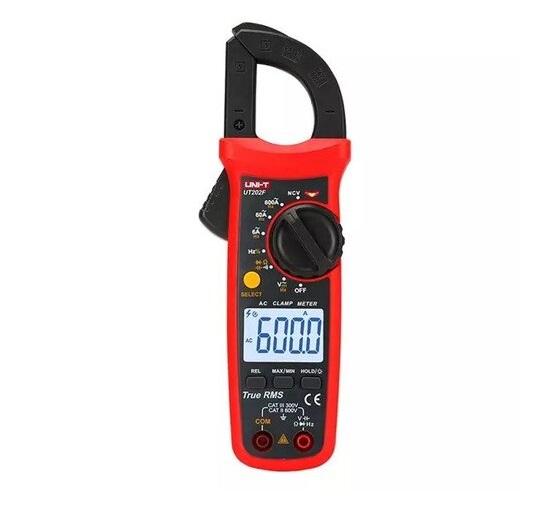

Multimeter UNI-T UT202F clamp
– merenje napona, struje i frekvencije visokog napona do 600 V
– beskontaktno sensiranje električnog polja (NCV)
– merenje frekvencije 10Hz do 10MHz
– merenje kapaciteta 6nF do 60mF
– odnos (relativno) merenje napona i kapacitivnosti
– multi-segmentni displej i zvučni/vizuelni alarm
– zaštita od napona većeg od 600V u opsegu
– automatsko prebacivanje opsega
– tačnost merenja struje i napona je zagarantovana u opsegu od 1% do 100% opsega
Tehnički parametri:
1. Merenje naizmenične struje (opsezi / rezolucija / tačnost):
6,000A / 0,001A / 50Hz ~ 100Hz ± (4,0% + 10)
60,00A / 0,010A / 50Hz ~ 100Hz ± (2,0% + 10)
600,0A / 0,100A / 50Hz ~ 100Hz ± (2,0% + 10)
– tačnost praćenja frekvencije pri merenju naizmenične struje u opsegu od 50 do 100Hz je ± (1,0% + 5) pri rezoluciji od 0,1Hz
– zaštita od preopterećenja na 620A
2. Merenje naizmeničnog napona (opseg / rezolucija / tačnost):
6000V / 0,001V / 10Hz ~ 10kHz ± (1,0% + 5)
60,00 V / 0,010 V / 10 Hz ~ 10 kHz ± (0,8% + 5)
600,0V / 0,100V / 10Hz ~ 10kHz ± (0,8% + 5)
– tačnost praćenja frekvencije pri merenju naizmeničnog napona u opsegu od 10 do 10k ± (1,0% + 5) pri rezoluciji od 0,01Hz do 0,01kHz
– zaštita od preopterećenja na 600Vrms
– ulazna impedansa pribl. 10MGŌ
3. Merenje jednosmernog napona (opseg / rezolucija / tačnost):
600,0mV / 0,100mV / ± (0,7% + 3)
6000V / 0,001V / ± (0,5% + 2)
60,00 V / 0,010 V / ± (0,7% + 3)
600,0 V / 0,100 V / ± (0,7% + 3)
– ulazna impedansa pribl. 10MŌ
– zaštita od preopterećenja na 600Vrms
4. Merenje otpora (opsezi / rezolucija / tačnost):
600,0Ō / 0,1Ō / ± (1,0% + 2)
6,000 kŌ / 0,001 kŌ / ± (0,8% + 2)
60,00 kŌ / 0,01 kŌ / ± (0,8% + 2)
600,0 kŌ / 0,1 kŌ / ± (0,8% + 2)
6,000 MŌ / 0,001 MŌ / ± (2,0% + 5)
60,00 MŌ / 0,01 MŌ / ± (2,0% + 5)
– zaštita od preopterećenja na 600 Vrms
5. Merenje kapaciteta (opsezi / rezolucija / tačnost):
6,000nF / 0,001nF / ± (4,0% + 10)
60,00nF / 0,01nF / ± (4,0% + 10)
600,0nF / 0,1knF / ± (4,0% + 10)
6,000mF / 0,001mF / ± (4,0% + 5)
60,00 mF / 0,01 mF / ± (4,0% + 5)
600,0 mF / 0,1 mF / ± (4,0% + 5)
6,000mF / 0,001mF / ± 10,0%
60,00 mF / 0,01 mF / ± 10,0%
– zaštita od preopterećenja na 600 Vrms
6. Merenje frekvencije i punjenja (opsezi / rezolucija / tačnost):
frekvencija: 10Hz do 10MHz / 0,01Hz do 0,01MHz / ± (0,1% + 4)
punjenje: 0,1 do 99,9% / 0,1% / ± (3,0% + 5)
– Napomena 1) Osetljivost merenja:
≤100kHz: 200mVrms ≤ ulazna amplituda ≤ 30V RMS
> 100kHz ~ 1MHz: 600mV RMS ≤ ulazna amplituda ≤ 30V RMS
> 1MHz ~ 10MHz: 1V RMS ≤ ulazna amplituda ≤ 30V RMS
– Napomena 2) Merenje punjenja (radni odnos) je primenljivo samo za kvadratni talas ≤10kHz, amplituda: 1V p-p
Frekvencija ≤ 1kHz Radni odnos (punjenje): 10,0% ~ 95,0%
Frekvencija> 1kHz Radni odnos (punjenje): 30,0% ~ 70,0%
– zaštita od preopterećenja na 600 Vrms
7. Provera kontinuiteta kola:
– ako je izmereni otpor manji od 10Ō, signal neprekidnog kola se oglašava zvučnim signalom
– ako je izmereni otpor veći od 31alizace, signal otvorenog kola ne oglašava zujalicu
– napon otvorenog kola oko 2,0V
– merenje u opsegu od 600Ō
– zaštita od preopterećenja na 600 Vrms
8. Merenje dioda:
– u pravcu napred, pad napona na spoju poluprovodnika je manji ili jednak 2V
– za silicijumski spoj, tipičan pad napona je 0,5 do 0,8 V
– napon otvorenog kola oko 3,9V
– merenje u opsegu od 6.000V
Ostali parametri:
– merenje maksimalnih i minimalnih vrednosti: da
– merenje u relativnom (odnosnom) režimu za merenje napona i kapacitivnosti: da
– DRŽI: da
– indikacija slabe baterije: da
– automatsko isključivanje: da
– napajanje baterija 1,5 V (R03): 2 kom
– Veličina ekrana sa pozadinskim osvetljenjem: 37 mm k 25 mm
– dimenzije proizvoda: 215 mm k 63 mm k 36 mm
– neto težina proizvoda: 248 g
– boja proizvoda: crvena i siva
Sadržaj paketa:
– multimetar sa stezaljkama UT201R: 1 kom
– test kablovi: 1 par
– baterija 1,5 V (R03): 2 kom
– uputstvo za upotrebu: 1 kom
Zemlja uvoza: Slovenija
Zemlja porekla: Slovenija
Uvoznik: San-Working Electronics d.o.o., Novi Beograd
