Osciloskop siglent SHS 806 handheld (60MHz)

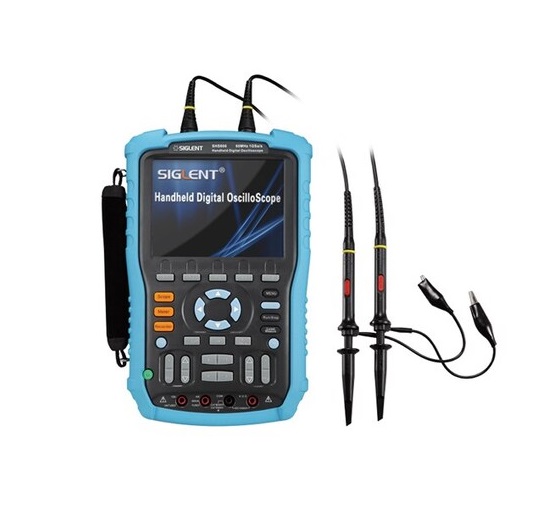

Siglent SHS806 ručni osciloskop (60MHz, 2 kanala)
SHS806 je prenosivi osciloskop koji je idealno prikladan za upotrebu u spoljašnjim aplikacijama, merenja strujnih kola, testiranje energije vetra, fotonaponske i nove energetske opreme, testiranje elektrona i električnih automobila u automobilima, testiranje sistema električne energije i jake struje, testiranje električnog otklanjanja grešaka, obrazovanje, naučna istraživanja i kontrolu kvaliteta. U stvari, ovaj uređaj nije samo digitalni ručni osciloskop; SHS806 je kombinovana jedinica koja uključuje osciloskop, multimetar i rikorder za dokumentovanje talasnih oblika korišćenjem Trendplot-a i snimača talasnih oblika.
Sve ovo je ugrađeno u istu jedinicu, što ovaj proizvod čini idealnim za širok spektar različitih scenarija testiranja poput onih gore navedenih. Ovaj proizvod ima propusni opseg od 60MHz i može da meri i jednokanalni (sa brzinom uzorkovanja u realnom vremenu od 1GSa/s) i dvokanalni (brzina uzorkovanja u realnom vremenu od 500MSa/s) i ima ukupnu dubinu memorije od 2Mpts. Ekran ovog uređaja je veličine 5,7 inča i u boji je za lako praćenje i gledanje talasnog oblika. Ugrađeni multimetar u uređaju je sposoban da meri DC/AC napon, DC/AC struju, otpor, diodu, kapacitivnost i kontinuitet. Dodatne karakteristike ovog proizvoda uključuju vreme porasta od ≤5.8ns, ulaznu impedanciju od 1MŌ±2%, 18pf±3pf, ekvivalentnu brzinu uzorkovanja od 50GS/s i više tipova okidača (Edge, Pulse, Video, Slope i Alternative).
* 60MHz propusni opseg
* sa multimetrom visoke preciznosti sa funkcijom Tren Plot!
* dvokanalni (sonde uključene)
* ogroman 5,7″ ekran u boji, 320×240
* USB host i USB uređaj
* matematičke funkcije, FFT
* 100% LabViev podrška
TEHNIČKE SPECIFIKACIJE:
OSCILOSKOP:
- Bandvidth 60MHz
- Vreme porasta <5.8ns
- Ulazna impedansa 1MŌ±2%, 18pF±3pF
- Brzina uzorkovanja u realnom vremenu: jedan kanal 1GSa/s, dva kanala 500MSa/s
- Ekvivalentna brzina uzorkovanja 50GSa/s
- Opseg vremenske baze 5ns/div ~ 50s/div
- Opseg skeniranja 100ms/div ~ 50s/div
- Vertikalna osetljivost 2mV/div ~ 100V/div (1-2-5 koraka)
- Vertikalna rezolucija 8 bita
- Tipovi okidača Edge, Pulse, Video, Slope, Alternative
- Frekventni brojač 6 bita
- Veza USB uređaj, USB host
- Matematika +,-,*,/,FFT
- Osciloskop Trend Plot 800k tačaka
MULTIMETER:
- Maksimalna rezolucija 6000
- DC Voltage
- 60mV ±(1%±15cifre)
- 60mV~1000V ±(1%±5cifre)
- AC Voltage
- 60mV ±(1%±15cifre)
- 60mV~750V ±(1%±5cifre)
- DC Current
- 60mA ±(1%±5 cifara)
- 6A, 10A ±(1,5%±5 cifara)
- AC Current
- 60mA ±(1%±5 cifara)
- 6A, 10A ±(1,5%±5 cifara)
- Kapacitet
- 40nF ±(3%±10 cifara)
- 400nF, 400mF ±(4%±5cifre)
- Otpor
600Ō – 60MŌ ±(1%±5 cifara)
- Test kontinuiteta <50Ō
- Test diode
- Grafikon trenda 1,2 miliona poena
- Režim merenja: ručni/automatski
OPŠTE KARAKTERISTIKE:
- Ekran 5,7″ u boji TFT-LCD, 320×240
- Napajanje: litijumska baterija 7.4V 5000mAh (do 5 sati)
- Težina 1,5 kg
- Dimenzije: 259,5×163,2×53,3 mm
Dodatna oprema: dve pasivne sonde, multimetarska olovka, USB kabl za prenos podataka, DC adapter, priručnik, CD
Zemlja uvoza: Slovenija
Zemlja porekla: Slovenija
Uvoznik: San-Working Electronics d.o.o., Novi Beograd
