Na bazi arhitekture Raspberry Pi 4 Model B, Compute Module 4S je namenjen industrijskim korisnicima koji prelaze sa Compute Module 3 ili Compute Module 3+. Za nove korisnike koji dizajniraju proizvode preporučuje se korišćenje Raspberry Pi Compute Module 4.

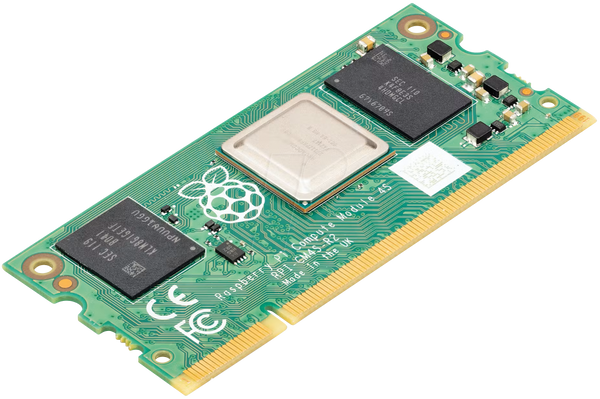

Raspberry Pi Compute Module 4 SODIMM (CM4S) je sistem na modulu (SoM) koji sadrži procesor, memoriju, eMMC fleš i prateću elektronsku regulaciju napajanja. Ovi moduli omogućavaju programerima da koriste hardver i softver Raspberry Pi-a u svojim sistemima i različitim form faktorima. Compute moduli u SODIMM formatu imaju 18 dodatnih GPIO pinova u odnosu na standardne Raspberry Pi ploče, ukupno 46, što dizajnerima daje više opcija.
Specifikacije
-
Form faktor: 67,6 mm × 31,0 mm (kompatibilan sa JEDEC MO-224 mehaničkom specifikacijom za 200-pin DDR2)
-
Procesor: Broadcom BCM2711 četvorojezgarni 64-bitni Cortex-A72 (Arm v8) sa 1,5 GHz
-
Moguće varijante RAM memorije: 1 GB, 2 GB, 4 GB, 8 GB LPDDR4-3200 SDRAM
-
Moguće opcije eMMC skladišta: 0 GB (samo CM4SLite), 8 GB, 16 GB ili 32 GB eMMC fleš
-
Opcije povezivanja:
-
1 × USB 2.0 port (high speed)
-
46 × GPIO signala
-
1 × SDIO 2.0 (samo CM4SLite)
-
-
Video:
-
1 × HDMI 2.0 port (podržava do 4Kp60)
-
1 × 2-lane MIPI DSI interfejs za ekran
-
1 × 4-lane MIPI DSI interfejs za ekran
-
1 × 2-lane MIPI CSI interfejs za kameru
-
1 × 4-lane MIPI CSI interfejs za kameru
-
1 × kompozitni TV izlaz (PAL ili NTSC)
-
-
Multimedija:
-
H.265 (HEVC) dekodiranje do 4Kp60
-
H.264 dekodiranje do 1080p60, enkodiranje 1080p30
-
OpenGL ES 3.0 grafika
-
-
Ulazni napon: Zahteva VBAT (2,5 V do 5 V) i +3.3 V napajanje
PAŽNJA:
Pinout Compute Module 4S nije isti kao kod DDR2 SODIMM modula; nisu električno kompatibilni.
Stariji Compute moduli su zahtevali +1.8 V. Ovaj napon se uglavnom više ne koristi, ali može biti obezbeđen radi kompatibilnosti unazad.
Specifikacije proizvođača
-
Proizvođač: RASPBERRY PI
-
ID proizvođača: CM4S04032
-
Težina: 0,01 kg
-
RoHS: usklađeno
-
EAN/GTIN: 9900003790285
-
HS kod: 84715000
